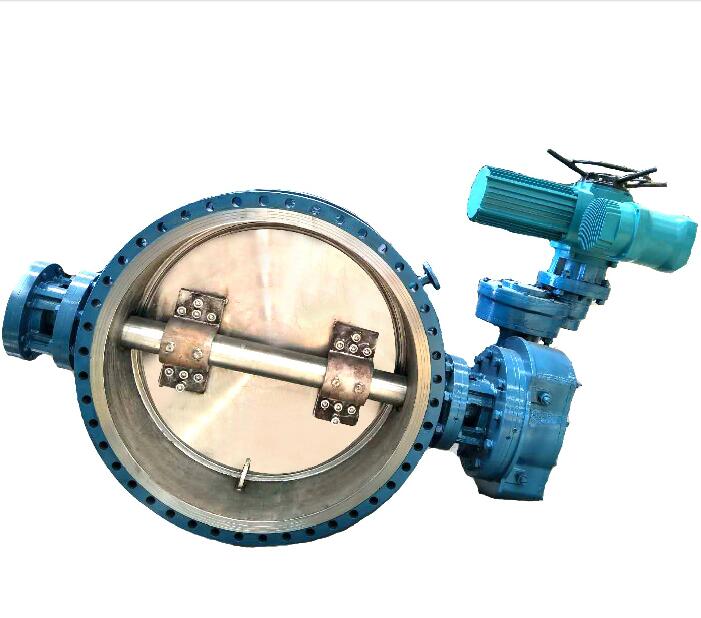

順酐專用線密封保溫蝶閥是我公司針對各類順酐工況精心研制的實用新型專利產品。其適用于順酐行業的順酐氣體輸送領域。很好的解決了順酐氣體輸送中廣泛存在的結垢、堵塞、閥軸銹死、啟閉困難，密封不嚴密問題。降低了用戶的使用成本，提高了安全及環保效果。

順酐專用線密封保溫蝶閥，其密封面采用我公司獨創的線密封形式，具備一定的除雜質功能，從而杜絕了因面密封引起的積料、積垢導致的開關不靈、關閉不嚴等現象。

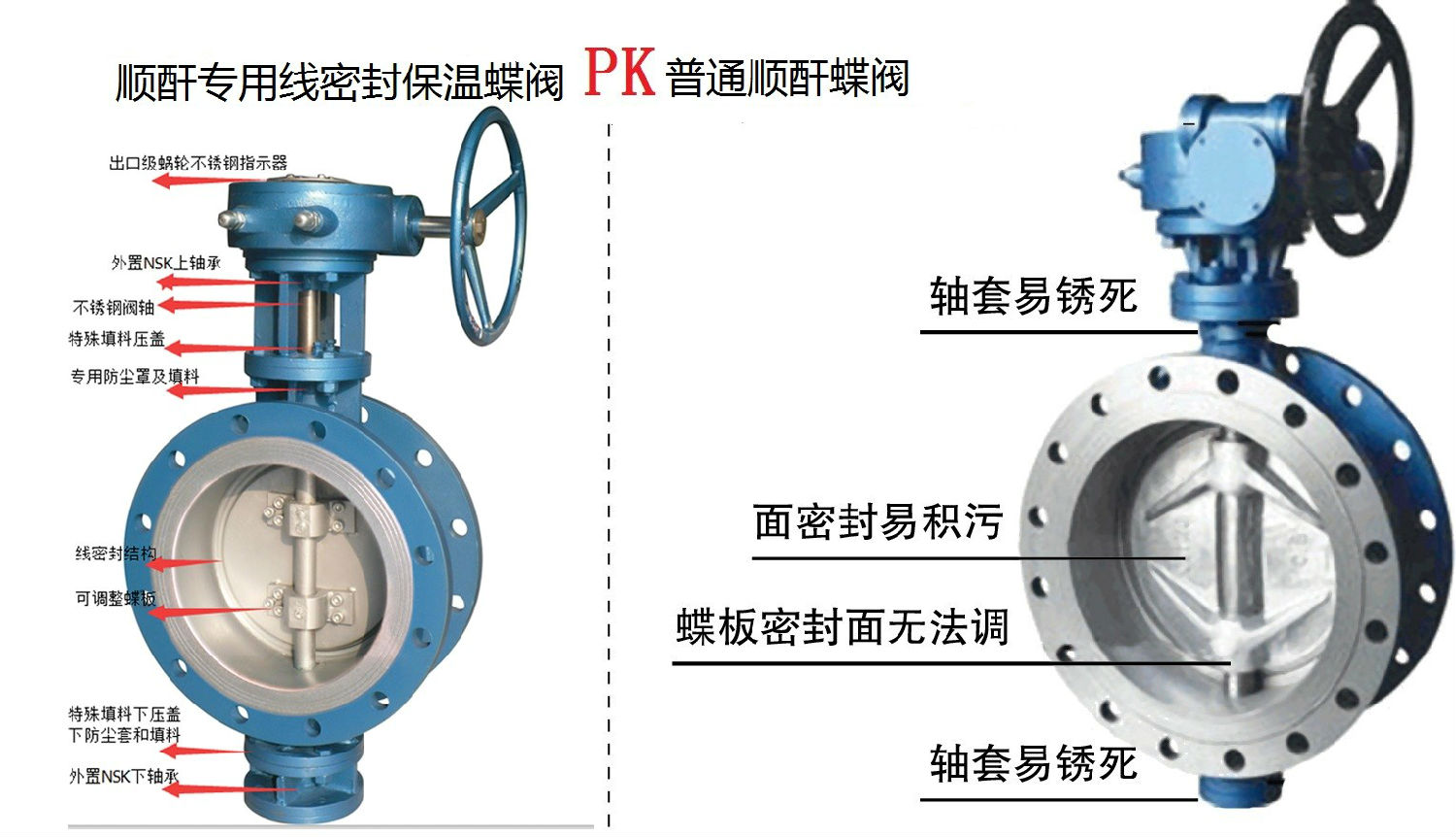

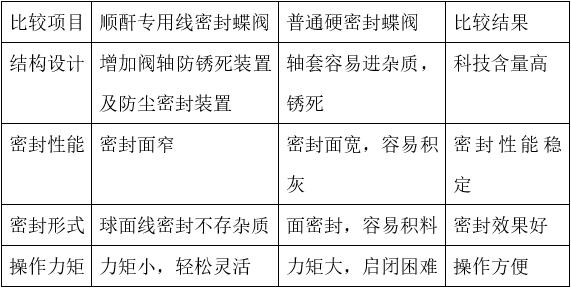

順酐專用線密封蝶閥采用了最可靠的雙重密封及防抱死裝置。具有密封性能好、安全無泄漏、使用壽命長等特點?？朔似胀ㄩy門在順酐氣管道上的填料老化易外漏、閥軸易銹死、閥門不能啟閉的缺陷，是目前順酐氣體輸送閥門的更替產品。

用戶通過驅動裝置驅動閥軸，閥軸帶動蝶板轉動。

關閉時，蝶板的外形可以有效的減少流體阻力。蝶板與密封座形成線密封，實現100%的密封。

開啟時，由于球形密封面的設計，使得蝶板在極短時間內脫開密封座，從而減少摩擦。

1、線密封結構形式，使閥門達到100%密封。

2、除污（雜質）設計可以有效的清除介質中雜質。

3、結構簡單可靠，重量輕，操作方便，流阻小、流通量大，避免高溫膨脹的影響。

4、采用專有的防銹死裝置可以延長閥門的使用壽命。

5、 安全、環保。

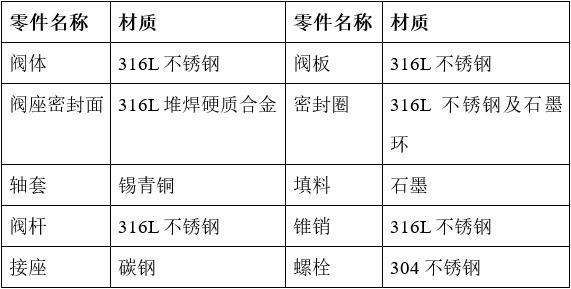

產品主要零部件材質說明：

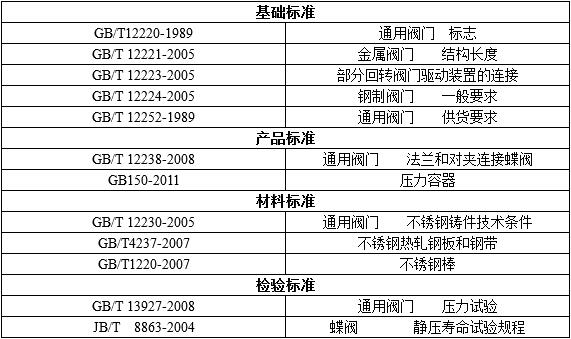

產品制造及檢驗標準：

安裝使用說明：

1、本蝶閥安裝時必須按照閥體標示的介質流向順向安裝。如果反向安裝，則達不到密封效果，情況嚴重者甚至可以折斷閥軸。

2、閥門安裝前，應核實工程工況與閥門性能是否相符。用潔凈的軟質物清理閥門內腔及密封面。清理前不得啟閉閥板，防止劃傷密封面。

3、檢查驅動裝置與閥門接座連接是否牢固。不牢固不可安裝。

4、開啟驅動裝置，將閥門啟閉3次以上，確認閥門啟閉正常。

5、安裝前應確認閥體法蘭的堵板已經拆除。

6、閥門在管線上夾緊時，各螺栓應對角擰緊。夾緊力應均勻。

7、工程安裝結束后，進行管路試壓時，閥門必須處于開啟位置。

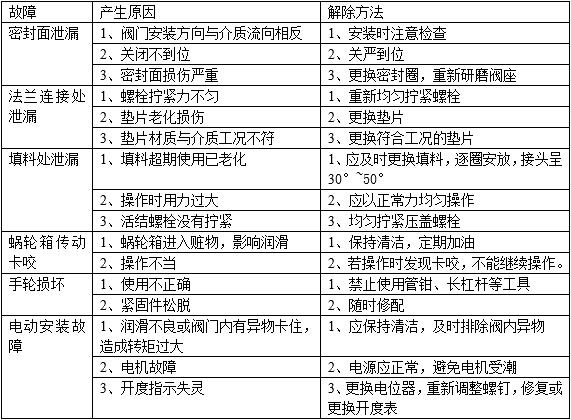

閥門常見故障分析：

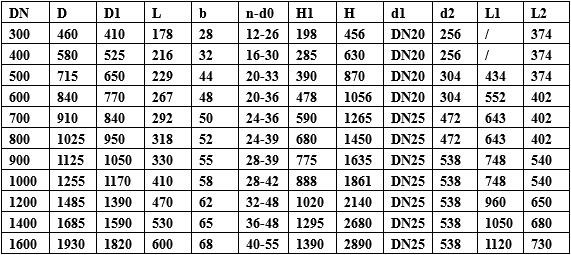

產品示意圖及外形尺寸：

01-電動執行器  02-傳動支座 03-填料壓蓋 04-法蘭 05-保溫夾套06-閥體     07-閥板    08-閥軸    09-蒸汽口  10-盲蓋

XDM904-16H   (公稱壓力0.1MPa，連接法蘭1.6Mpa,以DN1000為例)

注：法蘭連接尺寸可根據客戶現場或要求修改。

訂貨須知

1、用戶應根據樣本和本說明書所介紹的情況進行訂貨，如有特殊要求，請?zhí)岢鲆韵抡f明：

①閥門的規格，型號；

②介質名稱及特性；

③介質壓力，溫度；

④閥門連接形式及尺寸；

⑤材質（主體、內件、及其他特殊件）；

⑥驅動方式（手動、氣動、電動）；

⑦其他要求。

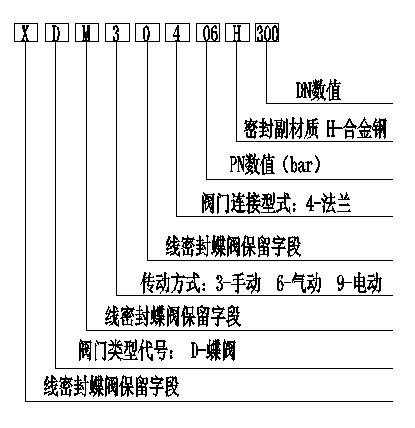

2、閥門型號含義

3、隨產品文件有產品合格證、裝箱單、產品使用說明書各一份。
